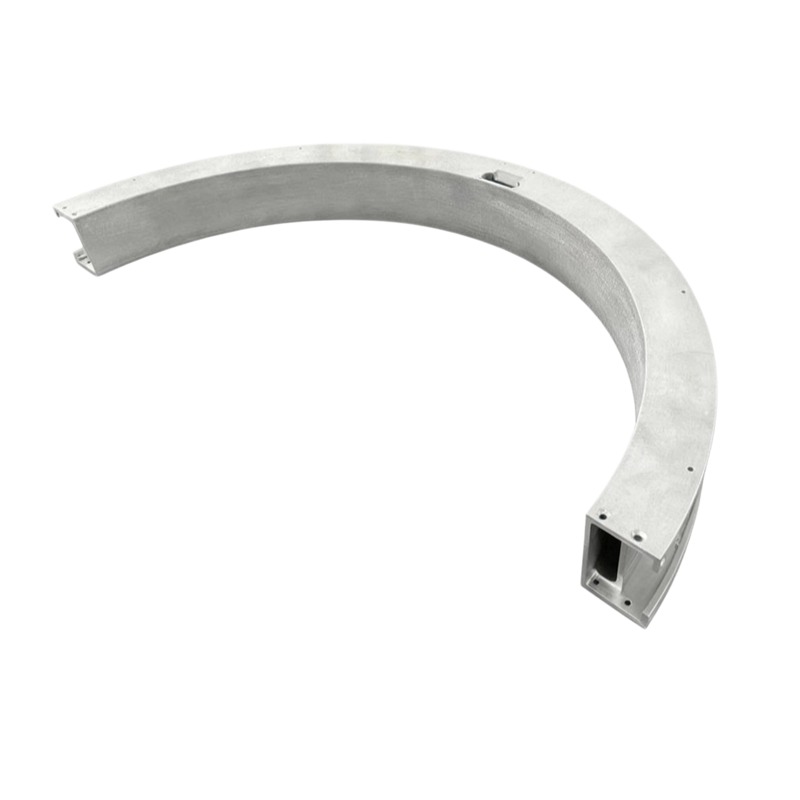

RGV弧形轨

产品分类： 自动化物流

产品应用： 环形智能仓储、电子循环生产线、自动化输送线弯轨、快递分拣中心环形轨道、RGV环形有轨制导小车系统、闭环柔性输送线

工　艺： 挤压、开模、CNC精密滚弯、CNC精加工、阳极氧化

挤压长度： 20M

执行标准： GB/T 6892-2023、ISO9001

产品详情：

在智能仓储、自动化物流、机器人等领域，RGV有轨制导小车需要在环形路径上连续循环运行。传统的直线轨道无法满足弧形路径的需求，需要通过弯圆、滚弯等工艺将铝型材加工成特定弧度。

本产品面向RGV环形输送线、弧形弯轨、循环流水线开发，专为RGV小车环形路径配套定制弧形轨道型材。适用于环形智能仓储、电子循环生产线、自动化输送线弯轨、快递分拣中心环形轨道、闭环柔性输送线等场景。

材质可选6063-T5或6061-T6，表面阳极氧化或硬质氧化处理，兼具轻量化、高精度、耐磨损特性。轨道截面可集成导向槽、安装固定位等功能结构，一体挤压成型。

01 品质从原材料开始
采用A00原生铝锭生产，不含废铝，材质均匀、力学性能稳定，确保弧形轨道在高频循环运行工况下的抗疲劳强度。

02 CNC精密滚弯成型
通过CNC精密滚弯工艺成型，弧度精度≤0.5°，弯圆误差≤±0.4mm，小转弯半径可达1000mm。弧度均匀、拼接缝隙小，小车转弯平稳无卡顿，规避普通折弯轨道弧度偏差大、小车卡顿、脱轨等问题。

03 高精级加工设备
钻孔、攻丝、CNC加工精度高，±0.01-0.005mm，多台进口机床及超长铝型材加工中心行程长达6.5米。轨道工作面可做硬质氧化耐磨处理，适配高频次循环往复搬运工况。

04 多轨迹定制能力
支持定制S型、环形、U型、L型等多种轨迹，适配各类闭环物流输送系统，满足柔性自动化产线的多样化路径需求。

05 全流程一站式交付
从开模、挤压到弯圆、CNC精加工、表面处理一站式交付，客户只需对接一个供应商。支持来图定制弧度、截面尺寸、轨道长度，减少现场加工工序。

加工能力参数：

产品特点：

• CNC精密滚弯成型，弧度均匀、拼接缝隙小，小车转弯平稳无卡顿

• 弧度精度≤0.5°，弯圆误差±0.4mm，尺寸公差±0.02mm至±0.04mm

• 小转弯半径可达1000mm，适配紧凑空间环形布局

• 工作面可做硬质氧化处理，适配高频次循环往复搬运工况

• 支持S型、环形、U型等多种轨迹定制

• 直线段与弧形段无缝拼接，保证小车连续平稳运行

FAQ（常见问题）

Q1：RGV弧形弯轨和直线轨道有什么区别？

A： 直线轨道是RGV小车沿直线路径行走的轨道，工艺相对简单，主要控制直线度。弧形弯轨是RGV小车在环形、弧形路径上行走的轨道，需要通过CNC精密滚弯工艺将直线型材加工成特定弧度。弧形弯轨的弧度精度、弯圆误差、直线段与弧形段的拼接质量直接决定小车转弯是否平稳、有无卡顿。

Q2：弧形弯轨的弧度精度和弯圆误差能达到多少？

A： 通过CNC精密滚弯工艺成型，弧度精度≤0.5°，弯圆误差≤±0.4mm。弯轨特殊制作，有多种半径及长度组合，直线段与弧形段无缝拼接，小车运行平稳顺畅，无卡顿和异响。

Q3：最小转弯半径能做到多少？

A： 最小转弯半径可达1000mm。RGV系统在有限的车间空间内布局环形轨道时，较小的转弯半径可有效减少占地面积，提高空间利用率。转弯半径越小，对轨道加工精度和RGV小车转向系统要求越高，如空间允许建议采用较大转弯半径以保证小车运行平稳性。

Q4：S型、环形、U型轨迹有什么区别？

A： S型轨迹由两段相反方向的弧形弯轨组成，用于RGV小车在产线不同位置间换向或避让；环形轨迹由多段弧形弯轨和直线段交替组成闭环路径，RGV小车连续循环运行；U型轨迹由两段弧形弯轨和一段直线段组成U形路径，用于RGV小车在产线两端折返。我司可根据客户产线布局定制多种轨迹组合。

Q5：弧形弯轨用6063-T5还是6061-T6？

A： 6063-T5成型性好、表面光洁度高，适用于常规载重（≤300kg）和标准弧度；6061-T6强度更高、屈服强度≥240MPa，适用于重载（300kg-500kg）或对承载和抗冲击性要求更高的弧形工况。弧形弯轨工况下小车转弯时产生离心力，对轨道强度要求高于直线轨道，重载或高速场景建议选用6061-T6。

Q6：弧形弯轨和直线轨道如何拼接？

A： 采用无缝拼接工艺，直线段与弧形段接头平整无台阶。拼接处需保证弧度过渡平滑，小车通过时无冲击、无卡顿。拼接精度是弧形弯轨质量的关键指标之一，我司通过CNC精加工保证拼接处尺寸精度，确保小车连续平稳运行。

Q7：弧形弯轨的安装和维护需要注意什么？

A： 弧形弯轨的安装精度直接影响RGV小车转弯平稳性。安装时需确保轨道弧度和直线度满足设计要求，直线段与弧形段拼接处平整无台阶（缝隙≤0.5mm），轨道固定牢固。建议每季度检查一次轨道拼接处有无松动、圆弧区域有无磨损，发现异常及时调整或更换。高频次循环运行的环形轨道建议缩短检查周期至每月一次。

Q8：弧形弯轨的多段拼接累计误差如何控制？

A： 弧形轨道多段拼接的累计误差控制直接影响小车在弯道段的运行品质。我司通过四个环节控制累计误差：一是每段弧形弯轨独立检测弧度精度（≤0.5°）和弯圆误差（≤±0.4mm），合格品才进入拼接工序；二是拼接时采用激光跟踪仪建立全局坐标系，逐段校准弧形段与直线段的位置关系，确保拼接处弧度连续、无突变；三是每拼接2-3段进行一次中间检测，发现偏差及时调整，避免累计误差放大；四是全部拼接完成后进行整段检测，弧度累计偏差控制在≤±0.8mm/m。建议拼接前在车间地面弹设基准线，所有轨道以基准线为参考定位，确保多段拼接后整体弧度的连续性和一致性。

Q9：弧形轨道在不同载重和速度下的选型差异？

A： 弧形轨道选型需同时考虑载重和运行速度。轻载场景（≤300kg，速度≤1.0m/s）可选用6063-T5材质、阳极氧化处理，齿形结构以标准型为主，成本适中。中载场景（300kg-500kg，速度≤1.8m/s）建议选用6061-T6材质、硬质氧化处理，适当增加壁厚提高抗弯能力。重载场景（≥500kg，速度≥1.8m/s）需选用6061-T6或6082-T6材质、硬质氧化处理，加强截面设计增大截面惯性矩，减小弯道离心力引起的轨道变形。我司可根据客户载重和速度要求提供选型计算和截面优化建议，确保弧形轨道在特定工况下的长期稳定运行。

典型应用场景：

• 环形智能仓储轨道系统

• 电子循环生产线弯轨

• 自动化输送线弧形导轨

• 快递分拣中心环形轨道

• RGV环形有轨制导小车系统

• 闭环柔性输送线
