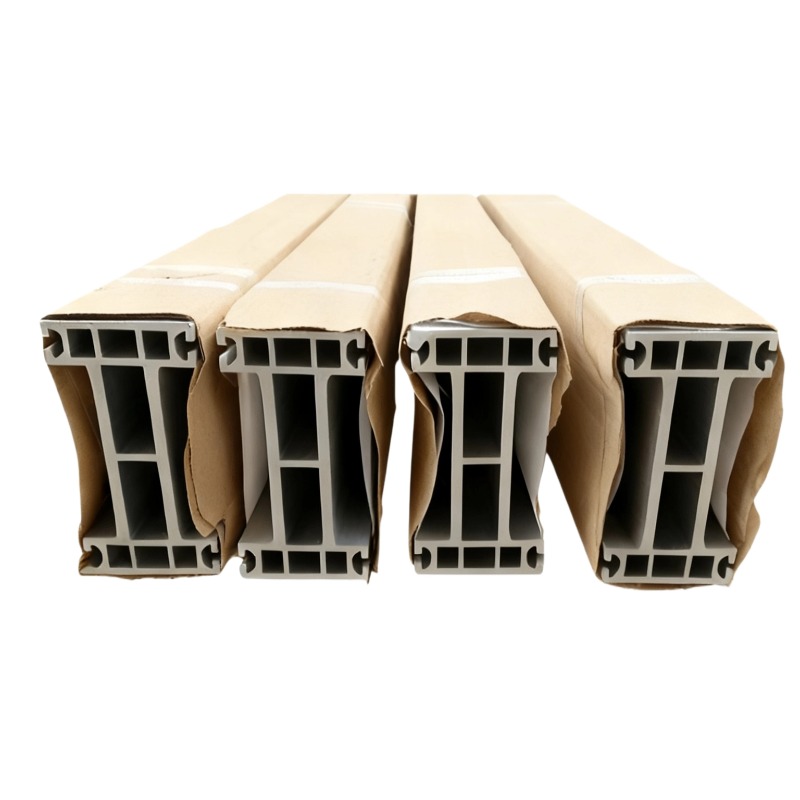

EMS悬挂轨

产品分类： 自动化物流

产品应用： EMS空中悬挂输送系统、智能仓储环形天轨、汽车总装线空中轨道、焊装/涂装自动化输送线、机器人巡检吊轨、车间空中物料搬运系统

工　艺： 挤压、开模、CNC精密滚弯、CNC精加工、硬质氧化

挤压长度： 20M

执行标准： GB/T 6892-2023、ISO9001

产品详情：

EMS（Electrical Monorail System，电动单轨系统）是一种多组独立载物车在特定水平单轨上运行的空中悬挂输送系统。EMS空中自行小车输送系统充分利用车间上层空间，可减少地面空间占用达40%以上，实现安全高效的人车分流，在汽车焊装、涂装、总装自动化生产线以及仓储物流等行业广泛应用。

EMS吊轨是EMS系统的核心承载部件，既是电动行走小车的运行载体，也是主要的承力部件。本产品面向EMS空中悬挂输送系统、智能仓储环形天轨、汽车总装线空中轨道开发，专为EMS自行小车配套定制悬挂行走吊轨型材。

材质选用6063-T5或6061-T6高强度铝合金，模具挤压成形，具有重量轻、强度高、直线度好和耐腐蚀等优点。可定制直轨道、弯轨道、环形轨道等多种线路布局，集成导向槽、安装固定位、滑触线安装槽等功能结构，一体挤压成型。

01 品质从原材料开始
采用A00原生铝锭生产，不含废铝，材质均匀、力学性能稳定，确保EMS吊轨在长期悬挂运行工况下的抗疲劳强度。

02 高强度铝合金挤压成型
采用高强度铝合金模具挤压成形，米重从0.05KG/M到100KG/M，外接圆从5mm到700mm均可定制。轨道截面可集成滑触线安装槽、导向槽、安装固定位等功能结构，一体挤压成型，减少后期加工工序。

03 CNC精密滚弯成型
通过CNC精密滚弯工艺成型，弯圆误差≤±0.4mm，弧度精度≤0.5°。弯轨特殊制作，有多种半径及长度组合，直线段与弧形段无缝拼接，小车运行平稳顺畅。载重能力500kg-2000kg，运行速度10-100m/min。

04 高精级加工设备
钻孔、攻丝、CNC加工精度高，±0.01-0.005mm，多台进口机床及超长铝型材加工中心行程长达6.5米。轨道工作面可做硬质氧化耐磨处理，适配高频次往复搬运工况。

05 全流程一站式交付
从开模、挤压到弯圆、CNC精加工、表面处理一站式交付，客户只需对接一个供应商。支持来图定制吊轨截面尺寸、轨道长度、弯轨半径，减少现场加工工序。

加工能力参数：

产品特点：

• 高强度铝合金挤压成形，重量轻、强度高、直线度好、耐腐蚀

• CNC精密滚弯成型，弯圆误差≤±0.4mm，弧度精度≤0.5°

• 载重能力500kg-2000kg，运行速度10-100m/min

• 可定制直轨道、弯轨道、环形轨道等多种线路布局

• 轨道截面可集成滑触线安装槽、导向槽等功能结构

• 充分利用车间上层空间，减少地面空间占用40%以上

FAQ（常见问题）

Q1：EMS悬挂输送系统主要应用在哪些行业？

A： EMS系统广泛应用于汽车焊装、涂装、总装自动化生产线，以及智能仓储、家电制造、工程机械等行业。EMS系统充分利用车间上层空间，可减少地面空间占用达40%以上，实现安全高效的人车分流，是现代化工厂空中物料输送的核心装备。

Q2：EMS吊轨的载重能力范围是多少？

A： 载重能力500kg-2000kg，运行速度10-100m/min。具体载重和速度取决于选用的合金材质（6063-T5或6061-T6）、截面尺寸和壁厚。客户可根据物料重量和产线节拍要求定制对应规格，我司提供选型建议。汽车总装线等重载场景建议选用6061-T6材质。

Q3：6063-T5和6061-T6怎么选？

A： 6063-T5成型性好、表面光洁度高，适用于常规载重（500kg-1000kg）和对表面外观有要求的场景；6061-T6强度更高、屈服强度≥240MPa，适用于重载（1000kg-2000kg）或对承载和抗冲击性要求更高的场景。汽车总装线、焊装线等重载场景建议选用6061-T6。

Q4：EMS吊轨的弯轨精度能达到多少？

A： 通过CNC精密滚弯工艺成型，弯圆误差≤±0.4mm，弧度精度≤0.5°。弯轨特殊制作，有多种半径及长度组合，直线段与弧形段无缝拼接，小车运行平稳顺畅，无卡顿和异响。

Q5：EMS吊轨的滑触线怎么安装？

A： 轨道截面可集成滑触线安装槽，一体挤压成型。滑触线可直接嵌入安装槽内，无需额外支架，安装便捷、美观整齐。滑触线用于EMS小车运行过程中的取电，我司可根据客户选用的滑触线规格定制对应安装槽尺寸。

Q6：EMS吊轨安装时需要注意什么？

A： EMS吊轨是空中悬挂安装，对安装精度和结构安全要求较高。安装前需确认车间顶部承重结构满足吊轨负载要求；安装时采用激光对中仪校准直线度和水平度；轨道拼接缝隙控制在≤0.5mm；弯轨与直轨拼接处需保证弧度过渡平滑。我司可提供安装技术指导。

Q7：EMS吊轨的样品和批量交期分别是多久？

A： 常规截面样品交期7-10天出样，批量交期样品确认后10-15天交付。弯轨和环形轨道因涉及滚弯工艺，交期可能略长，具体根据产品复杂度确定。支持小批量试样（50kg起订），客户可先打样验证再批量下单。

Q8：EMS吊轨的悬挂吊架结构如何选型？

A： EMS吊轨的悬挂吊架是空中悬挂系统的关键承载部件，选型需综合考虑载重和车间顶部结构。轻载场景（500kg-1000kg）可选用标准吊杆+U型夹结构，吊杆直径≥M16，吊架间距≤2m。重载场景（1000kg-2000kg）建议选用加强型吊架+双吊杆结构，吊杆直径≥M20，吊架间距≤1.5m。悬挂吊架与车间顶部结构的连接方式需根据顶部结构类型确定：混凝土结构顶部采用化学锚栓或膨胀螺栓（锚固深度≥80mm）；钢结构顶部采用焊接连接或高强度螺栓连接。所有悬挂吊架安装完成后需进行负载测试验证（1.25倍额定载重，保持24小时无变形）。我司可提供悬挂吊架结构设计和选型计算服务。

Q9：EMS吊轨在汽车焊装/涂装车间的特殊要求是什么？

A： 汽车焊装和涂装车间对EMS吊轨有特殊要求，选型和防护方案需针对性设计。焊装车间存在焊渣飞溅和高温环境，吊轨表面应选用硬质氧化处理（HV≥400），耐磨耐热，焊渣不易粘附；滑触线应选用防护等级≥IP54的封闭式滑触线，避免焊渣侵入导致接触不良；悬挂吊架建议选用不锈钢材质或热镀锌处理，增强耐腐蚀性。涂装车间存在喷涂粉尘和溶剂挥发，吊轨需做全封闭防护罩，避免粉尘积聚；滑触线和电气元件需选用防爆型；轨道接地电阻需≤4Ω，确保防静电要求。我司可根据车间环境条件提供EMS吊轨专属防护方案。

典型应用场景：

• EMS空中悬挂输送系统

• 智能仓储环形天轨

• 汽车总装线空中轨道

• 焊装/涂装自动化输送线

• 机器人巡检吊轨

• 车间空中物料搬运系统
