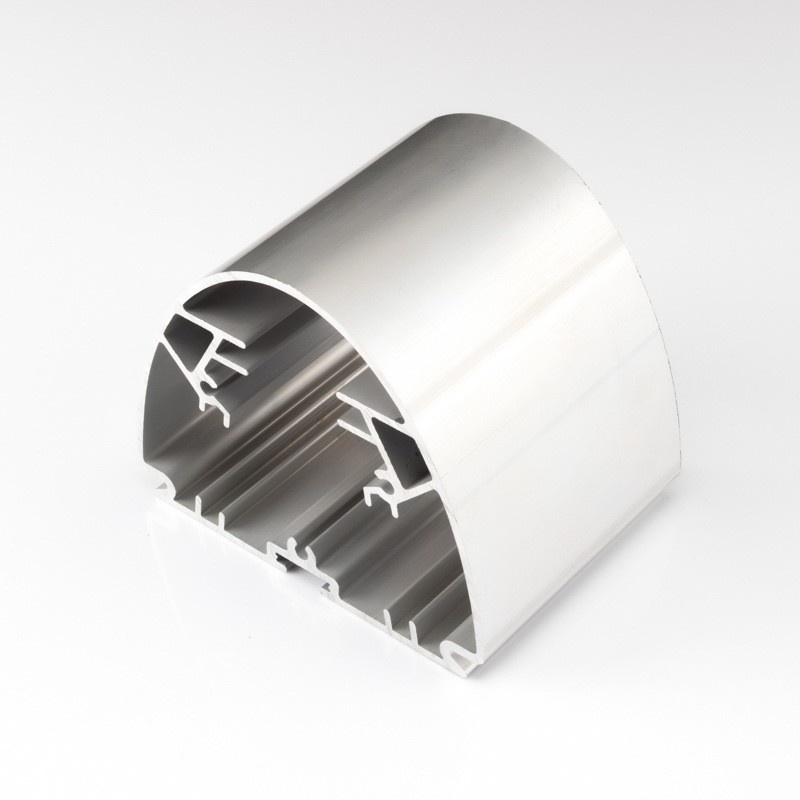

多腔体异形型材开模

多腔体异形铝型材，是指截面包含两个及以上独立腔体的非标准铝型材，是工业铝型材定制中技术难度最高的品类之一。

为什么难？ 腔体越多、越密、越小，模具的工头就越细越长。挤压时金属冲击力集中在工头上——稍不注意，工头就会被冲断。与单腔体常规型材不同，多腔体型材在挤压过程中金属流动路径复杂、流速分布不均，对模具设计、挤压工艺和温度控制的要求成倍提升。

上海钏斯铝业专注高难度多腔体异形型材开模定制，从CAE金属流动仿真、精密模具设计、型材挤压（合作产线）到CNC精密加工全流程自主可控。

核心优势速览：

优势维度	技术指标	客户价值
🔧 高难度多腔体能力	2个及以上独立腔体，复杂截面全覆盖	设备轻量化与功能集成一体成型
🪶 超薄壁厚	最小壁厚0.6mm	极致轻量化，材料利用率高
🎯 腔体高精度	腔体同轴度≤0.03mm	多腔体相对位置精准，装配无忧
📐 外形高精度	尺寸公差±0.02mm至±0.04mm	外形尺寸精准，适配严苛装配
💻 CAE仿真	开模前仿真预判流速分布	从源头解决金属流动不均，一次试模成功率高
⚡ 快速交付	常规截面7-10天出样，50kg起订	研发迭代快，风险可控

适用场景（对号入座）：

截面类型	结构特征	典型应用
多腔体集成截面	2个及以上独立腔体组合，功能集成度高	机器人骨架、自动化设备异形框架
超薄壁多腔型材	壁厚0.6-1.8mm，密集隔断结构	传感器壳体、光学仪器结构件、微型传动组件
复合断面型材	凸台+深槽+异形腔体多结构组合	航空航天精密异型材、分析仪器配件
非对称腔体型材	各腔体大小/形状不对称，流速差异大	特种检测设备、非标功能件

典型应用场景：

• 机器人骨架型材（多腔体结构优化抗弯抗扭刚性+轻量化）

• 自动化设备异形框架（功能集成型腔体，减少后续加工）

• 工业机械手导轨（多腔体高刚性截面，高精度运动）

• 传感器壳体与光学仪器结构件（超薄壁多腔，精密装配）

• 通讯设备腔体型材（多腔体集成走线与散热功能）

• 航空航天精密异型材（复合断面高精度结构件）

• 医疗器械结构件（薄壁多腔高精度型材）

• 新能源设备多腔体结构件（轻量化高刚性结构）

• 军工装备零部件（高强度多腔体结构）

• 高精度仪器框架（多腔体高刚性结构）

01 A00原生铝锭+高端材质矩阵——复杂腔体的品质基础

多腔体异形型材的金属流动均匀性对原材料品质极为敏感——原生铝锭组织致密、杂质少，是保障复杂截面成型质量的基础。

采用A00级原生铝锭生产，不含废铝，材质纯净、力学性能稳定。

材质	抗拉强度	特性	推荐场景
6063-T5	≥205MPa	成型性好、表面光洁度高	常规多腔体结构件、通讯设备腔体、传感器壳体
6061-T6	≥310MPa	综合性能优异	机器人骨架、自动化设备异形框架（重载受力件）
7075-T6	≥524MPa	航空级，强度媲美钢材	航空航天精密异型件、军工装备零部件

02 CAE流体仿真+精密模具设计——从源头解决多腔体成型难题

针对多腔体、非对称、复合断面等复杂截面，开模前进行CAE金属流动仿真分析：

• 预判金属在各腔体中的流速分布与填充状态

• 规避挤压过程中流速不均、局部缺料、变形等问题

• 优化分流孔布局与工作带长度，保障各腔体流速一致

每一款多腔体型材均独立开模，不共用现有模具，最大程度匹配客户专属设计。

模具采用H13热作模具钢真空热处理成型，保障截面壁厚均匀、尺寸稳定。针对多腔体工头细长的结构特点，优化模具强度设计，降低工头断裂风险。

03 多腔体精密挤压成型——工头防断核心技术

挤压过程闭环管控温度与挤出速度，针对多腔体结构特点优化金属分流孔布局与工作带长度：

• 各腔体金属流速一致、填充饱满

• 薄壁多腔型材挤压过程中易出现断料、扭曲、腔体变形等问题，通过优化模具流道与挤压工艺进行有效控制

• 针对多腔体工头细长易断的难点，通过分流比优化+流速平衡控制，降低工头受力，保障挤压稳定性

生产范围：最大外接圆600-700mm，最小壁厚0.6mm。

04 高精级CNC加工——多腔体精密加工

配备五轴CNC加工中心等精密设备，可完成多腔体型材的精密切割、端面铣平、腔体精修、钻孔攻丝等深加工工序。

精度项目	可达指标
外形尺寸公差	±0.02mm至±0.04mm
腔体同轴度	≤0.03mm
结合面平面度	≤0.02mm
整体扭曲度	≤0.2mm/m
CNC加工精度	±0.01-0.005mm

多台进口机床及超长加工中心行程6.5米。

05 全流程品质管控

生产环节设置多道品质管控节点，从原料、挤压到成品全检，确保复杂断面每一处尺寸都符合精密标准。每批次提供材质检测报告与尺寸检测报告。严格执行ISO9001质量管理体系。

完整加工能力参数：

项目	参数/说明
适用截面类型	多腔体、薄壁多腔、非对称腔体、复合断面、异形腔体
最小壁厚	0.6mm-1.8mm
最大外接圆	600-700mm
尺寸公差	±0.02mm至±0.04mm
腔体同轴度	≤0.03mm
结合面平面度	≤0.02mm
整体扭曲度	≤0.2mm/m
CNC加工精度	±0.01-0.005mm
可选材质	6061-T6、6063-T5、7075-T6
表面处理	本色阳极氧化、硬质氧化、喷砂、电泳、无指纹处理
挤压设备	600T-12000T（合作产线）
最大加工长度	6500mm
执行标准	GB/T 6892-2023、ISO9001
开模周期	常规截面7-10天出样
批量交期	样品确认后10-15天交付
起订量	50kg（支持研发打样）
生产产地	上海青浦

多腔体异形型材典型截面结构：

截面类型	结构特征	典型应用
多腔体集成截面	2个及以上独立腔体组合，功能集成度高	机器人骨架、自动化设备异形框架
超薄壁多腔型材	壁厚0.6-1.8mm，密集隔断结构	传感器壳体、光学仪器结构件、微型传动组件
复合断面型材	凸台+深槽+异形腔体多结构组合	航空航天精密异型材、分析仪器配件
非对称腔体型材	各腔体大小/形状不对称，流速差异大	特种检测设备、非标功能件

FAQ（常见问题）

Q1：多腔体异形型材的加工难度在哪里？

A：多腔体异形型材是工业铝型材定制中技术难度最高的品类之一。难度主要来自四个方面：①模具工头易断——腔体越多、越密、越小，模具的工头就越细越长，挤压时金属冲击力集中在工头上，稍不注意工头就会被冲断，模具报废率高；②金属流速不均——各腔体金属流动路径不同、流速差异大，容易导致壁厚不均、填充不满等缺陷；③薄壁易变形——薄壁结构在挤压过程中易出现断料、扭曲、腔体变形等问题；④尺寸控制难度高——多腔体结构各腔体之间的相对位置精度要求高，腔体同轴度需控制在0.03mm以内。我司通过CAE金属流动仿真技术，从模具设计阶段解决金属流动不均问题，降低试模次数，保障复杂截面型材的成型质量。

Q2：多腔体异形型材的精度能做到多少？

A：腔体同轴度≤0.03mm，外形尺寸公差±0.02mm至±0.04mm，结合面平面度≤0.02mm，整体扭曲度≤0.2mm/m，CNC加工精度±0.01-0.005mm。精度取决于：①截面复杂程度——腔体越多、壁厚越薄，精度控制难度越高；②材质选择——7075-T6热处理后尺寸稳定性优于6063-T5；③壁厚设计——壁厚0.6-1.8mm的超薄壁多腔型材控制难度显著高于壁厚2mm以上常规多腔体型材。提供图纸或技术要求，工程部评估后给出最优精度方案。

Q3：多腔体异形型材如何保证各腔体的壁厚均匀性？

A：各腔体壁厚均匀性是衡量多腔体异形型材质量的核心指标。我司通过三方面保障：①CAE金属流动仿真——开模前仿真分析各腔体流速分布，针对性优化分流孔布局与工作带长度，从设计阶段解决壁厚不均；②精密模具设计——H13热作模具钢真空热处理成型，模具型腔精度可达±0.01mm；③挤压过程精准管控——闭环管控铝棒温度、挤压筒温度、模具温度和挤压速度，壁厚偏差控制在±0.03mm以内。

Q4：多腔体异形型材可选用哪些材质？

A：三种材质可选：6063-T5——成型性好、表面光洁度高，适用于常规多腔体结构件，如通讯设备腔体、传感器壳体；6061-T6——屈服≥240MPa，适用于重载受力件，如机器人骨架、自动化设备异形框架；7075-T6——抗拉≥524MPa，航空级超高强度，适用于航空航天精密异型件、军工装备零部件。我司根据腔体结构和受力工况推荐最优材质方案。

Q5：多腔体异形型材的开模周期和起订量是多少？

A：常规截面7-10天出样，批量交付10-15天。50kg起订。开模周期取决于截面复杂程度：双腔体对称结构7-8天；三腔体非对称结构8-10天；五腔体以上薄壁多腔结构10-12天。模具采用H13热作模具钢，寿命≥5万次，达量产数量全额退还开模费。

立即获取方案

📞 联系杜经理：13611846009

提供图纸或技术要求，技术部2小时内给出多腔体可行性评估与开模方案。
免费技术咨询 | 高难度多腔体评估 | 源头工厂直供
