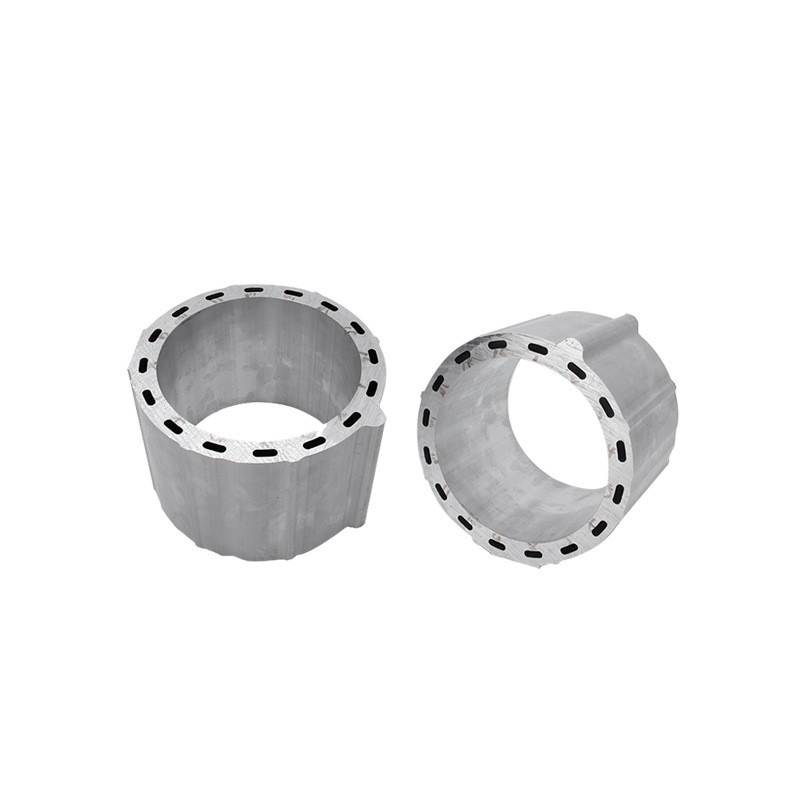

Name: 电机外壳开模定制
Brand: 上海钏斯铝业

铝合金电机外壳正逐步替代传统铸铁外壳，成为伺服电机、新能源汽车驱动电机、工业电机的首选壳体方案。上海钏斯铝业专注高精度电机外壳铝型材开模定制，从模具开发、型材挤压（合作产线）到CNC精加工、表面处理全流程自主可控。

核心优势速览：

🪶 轻量化：密度仅为铸铁1/3，电机整机减重显著，新能源汽车可有效提升续航
❄️ 散热高效：导热系数约为铸铁5倍，抑制电机过热降频，延长使用寿命
🎯 超高精度：轴承室公差≤±0.03mm，CNC精度±0.01-0.005mm，直接装配无需二次加工
⚡ 快速交付：常规结构7-10天出样，50kg起订，支持研发打样
🔧 一站式服务：挤压+CNC+表面处理全流程，只对接一个窗口

适用场景（对号入座）：

电机类型	推荐材质	关键要求
伺服电机外壳	6063-T5 / 6061-T6	轴承室高精度、散热翅片结构
步进电机壳体	6063-T5	尺寸精度、外观质感
新能源汽车驱动电机	6061-T6 / 6005-T6	高强度、轻量化、散热好
工业电机壳体	6063-T5	成本可控、散热效率
机器人关节电机	6061-T6	结构紧凑、精密度高
自动化设备电机壳体	6063-T5 / 6061-T6	装配一致性、可靠性
医疗设备电机外壳	6063-T5	表面光洁、精密度高
通信设备电机壳体	6063-T5	尺寸精度、外观质感

01 A00原生铝锭——从源头保障材质稳定性

采用A00级原生铝锭生产，不含废铝，材质纯净度、力学性能一致性远优于再生铝。根据电机功率、散热要求、工况环境选用不同牌号：

材质	特性	推荐场景	关键指标
6063-T5	成型性好、性价比高、表面光洁度高	通用工业电机、步进电机	抗拉≥205MPa
6061-T6	综合性能优异，T6热处理后强度高	高功率伺服电机、新能源汽车电机	屈服≥240MPa
6005-T6	抗疲劳性能好	轨道交通、重载电机、高频振动	抗疲劳极限高

新能源汽车电机壳体对材料要求更高，铝合金材料是缓解续航焦虑的重要途径。

02 电机壳体专用挤压工艺——保障散热一致性

电机外壳挤压生产与普通工业型材有显著差异，核心要求有三项：

内腔尺寸精准 → 适配定子铁芯过盈配合，无需二次加工
壁厚均匀 → 保障整周散热一致性，避免局部热点
端面平整 → 适配端盖密封，杜绝泄漏风险

挤压过程针对电机壳体特点定制温度与挤出速度参数，采用精密模具保障壁厚均匀、内腔尺寸稳定。配套人工时效工艺充分释放内应力，确保壳体经CNC精加工后尺寸长期稳定。

挤压能力：600T-12000T（合作产线），最大外接圆600-700mm，壁厚范围1.5-20mm。

03 五轴CNC一次成型——精度可达±0.005mm

配备五轴CNC加工中心等精密设备，可完成电机壳体的精密切割、端面铣平、内孔精密镗削、安装孔钻孔攻丝、端盖配合面研磨等全序加工。

精度项目	上海钏斯可达	行业一般水平	优势
轴承室公差	≤±0.03mm	±0.05-0.08mm	提升60%以上
端盖配合面平面度	≤0.02mm	≤0.05mm	提升60%
CNC加工精度	±0.01-0.005mm	±0.02-0.05mm	达到汽车级

多台进口机床及超长加工中心行程6.5米，满足长条形电机壳体一次装夹加工需求。

04 一站式交付——挤压+CNC+表面处理，只对接一个窗口

从挤压、CNC精加工到表面处理全流程一站式交付，客户只需对接一个供应商：

工艺环节	内容	交付物
挤压成型	专用挤压工艺，壁厚均匀	挤压材半成品
CNC精加工	五轴CNC全序加工	精密机加工件
表面处理	阳极氧化/硬质氧化/粉末喷涂/喷砂/拉丝	成品交付

每批次提供尺寸检测报告+材质检测报告，质量可追溯。

完整加工能力参数：

项目	参数/说明
适用场景	伺服电机、步进电机、新能源汽车驱动电机、工业电机
可选材质	6063-T5（通用）、6061-T6（高功率/新能源）、6005-T6（重载）
执行标准	GB/T 6892-2023高精级、ISO9001
最大外接圆	600-700mm
壁厚范围	1.5mm-20mm
关键轴承室公差	≤±0.03mm
常规尺寸公差	±0.02mm至±0.04mm
端盖配合面平面度	≤0.02mm
CNC加工精度	±0.01-0.005mm
最大加工长度	6500mm
挤压设备	600T-12000T（合作产线）
表面处理	阳极氧化、硬质氧化、粉末喷涂、喷砂/拉丝
配套加工	CNC精铣、镗孔、钻孔攻丝、端面研磨
开模周期	常规结构7-10天出样
批量交期	样品确认后10-15天交付
起订量	50kg（支持研发打样）
模具政策	H13热作模具钢，寿命≥5万次，达量产数量退还开模费
生产产地	上海青浦

典型应用场景：

伺服电机外壳（工业自动化、数控机床、机器人）
步进电机壳体（3D打印机、自动化设备、医疗仪器）
新能源汽车驱动电机外壳（纯电/混动汽车）
工业电机壳体（水泵、风机、压缩机、电梯曳引机）
机器人关节电机外壳（协作机器人、服务机器人）
自动化设备电机壳体（输送线、包装机械）
医疗设备电机外壳（手术器械、检测设备）
通信设备电机壳体（基站天线驱动、散热风扇）

FAQ（常见问题）

Q1：铝合金电机外壳和铸铁外壳相比，优势在哪里？

A：四大核心优势：①轻量化减重——密度仅为铸铁的1/3，新能源汽车领域对续航提升有直接贡献；②散热效率高——导热系数约为铸铁的5倍，有效抑制电机高温降频；③外观免维护——无需涂装防锈处理，生产更环保；④加工精度高——挤压成型尺寸精度和一致性远优于铸造，装配质量更稳定。挤压成型尤其适合中小批量、多品种、高精度的定制需求。

Q2：挤压成型电机外壳和压铸铝电机外壳有什么区别？

A：四大核心区别：①精度——挤压成型可达±0.02-0.04mm，压铸铝通常在±0.1-0.3mm；②结构灵活性——挤压可集成翅片/槽/腔一体成型，压铸受模具限制；③致密性——挤压组织致密无气孔，压铸可能存在气孔和缩松；④批量适用——挤压模具成本低，适合中小批量；压铸模具成本高，适合大批量。挤压成型是中小批量、多品种、高精度电机外壳的首选工艺。

Q3：电机外壳铝型材的精度能做到多少？

A：关键轴承室≤±0.03mm，端盖配合面≤0.02mm，常规尺寸±0.02-0.04mm，CNC±0.01-0.005mm。精度取决于：①截面复杂程度——翅片越多控制难度越大；②材质选择——6061-T6热处理后尺寸稳定性优于6063-T5；③加工方式——五轴CNC一次装夹优于多次装夹。提供图纸或技术要求，工程部2小时内给出精度评估方案。

Q4：电机外壳铝型材可选用哪些材质？

A：三种主流材质：6063-T5——成型性好、性价比高，适用于通用工业电机、步进电机；6061-T6——屈服≥240MPa，适用于高功率伺服电机、新能源汽车电机；6005-T6——抗疲劳性好，适用于轨道交通、重载电机、高频振动工况。我司根据电机类型、功率、使用工况推荐最优材质方案。

Q5：电机外壳铝型材的开模周期和起订量是多少？

A：常规截面7-10天出样，批量交付样品确认后10-15天。50kg起订。开模周期取决于截面复杂程度：简单圆管（单腔体、无翅片）7-8天；带散热翅片8-10天；多腔体+集成走线槽10-12天。模具采用H13热作模具钢，寿命≥5万次，达量产数量全额退还开模费。

立即获取方案

📞 联系杜经理：13611846009

提供图纸或技术要求，技术部2小时内给出材质推荐与精度评估方案。
免费打样咨询 | 技术方案支持 | 源头工厂直供
