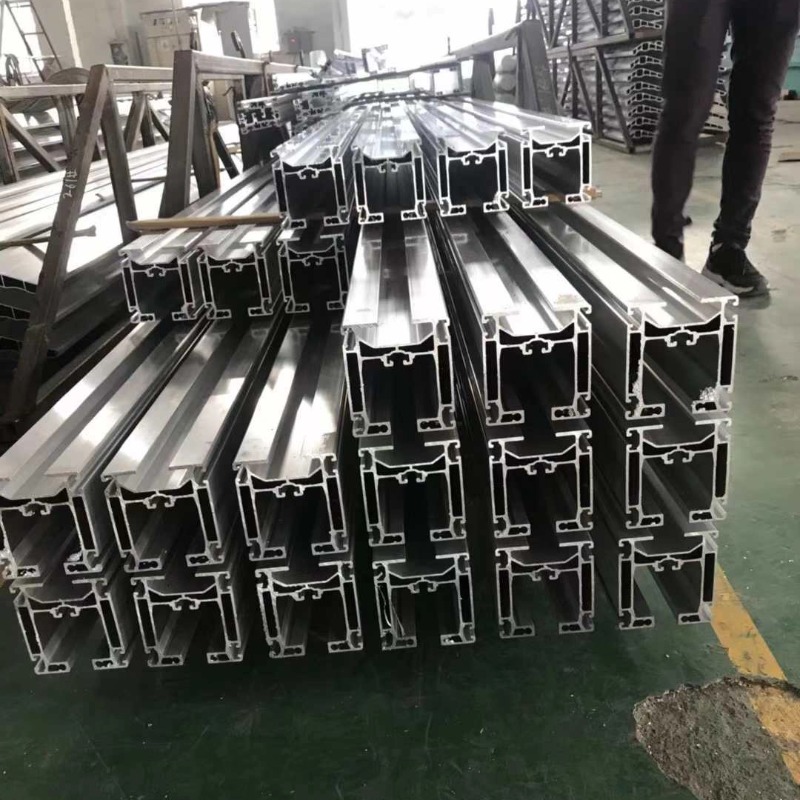

轨道交通铝型材开模
铝型材定制 · 52 次浏览
上海钏斯铝业专业承接轨道交通铝型材开模定制，面向高速列车、地铁、轻轨、磁悬浮等轨道交通装备领域。铝合金密度仅为钢材的三分之一，铝合金车体相比不锈钢车体可减重35%以上，时速超过250公里的高速列车已大量采用铝合金材质。可生产大截面中空薄壁复杂截面型材，适用于车体侧墙、车顶、地板、底架等关键结构。关键装配位尺寸公差±0.02mm至±0.04mm，CNC加工精度±0.01-0.005mm，直线度≤0.2mm/m，最大外接圆600-700mm。适用6005A-T6（车体侧墙/车顶/底架）、6061-T6（高强度结构件）、6063-T5（内饰配件）等多种材质，可配合EN 15085-2轨道车辆焊接认证。从挤压、CNC精加工到搅拌摩擦焊、表面处理全流程一站式交付，常规结构12-18天出样。欢迎联系杜经理 13611846009。
联系我们
产品详情
轨道交通铝型材开模定制，面向高速列车、地铁、轻轨、磁悬浮等轨道交通装备领域。铝型材在轨道交通中应用广泛，既可用于制作车体（车顶、侧壁、地板等），也可用于制作配件（行李架、车门、踏板、水箱等）。铝合金密度仅为钢材的三分之一，铝合金车体相比不锈钢车体可减重35%以上，可增加运量10%。使用铝型材替代钢材能降低50%的车体重量，节省能源、减少排放，同时使列车在高速运行中转弯、起伏等工况下更易控制、更加稳定。目前，时速超过250公里的高速列车都大量采用铝合金材质。
上海钏斯铝业聚焦轨道交通铝型材对“大截面、轻量化、高精度、可焊接”的核心要求，提供从截面结构设计、模具开发、大吨位型材挤压（合作产线）到CNC精密加工、搅拌摩擦焊、表面处理的全流程一站式服务。
01 品质从原材料开始
采用A00原生铝锭生产的高品质轨道交通专用铝合金，不含废铝，材质纯净、组织致密、力学性能稳定。可根据轨道交通车体的受力工况与焊接要求选用6005A-T6（高铁动车组车体侧墙/车顶/底架，抗疲劳性能优异）、6061-T6（高强度车体结构件）、6063-T5（内饰配件）等多种材质。
02 大截面中空薄壁精密挤压
轨道交通车体型材多为长大中空薄壁复杂截面结构，挤压过程中金属流动十分不均匀，对模具设计和挤压工艺要求极高。采用大吨位挤压设备，可生产大截面轨道车体部件，实现整体一次性生产，无需二次拼接，可将型材断面拼接次数减少50%。可生产外接圆直径达600-700mm的超大型材，关键装配位尺寸公差稳定控制在±0.02mm至±0.04mm。
03 高精级CNC加工
配备五轴CNC加工中心等精密设备，可完成轨道交通型材的精密切割、端面铣平、精密钻孔攻丝等深加工工序。加工精度±0.01-0.005mm，多台进口机床及超长铝型材加工中心行程长达6.5米，满足轨道交通车辆车体模块和零部件的精密加工要求。
04 焊接与组装配套
轨道交通车体由多根型材焊接组装而成。可配套搅拌摩擦焊等先进焊接工艺，可配合EN 15085-2轨道车辆焊接认证要求。从单根型材到焊接总成（车体侧墙、车顶、地板模块等）一站式交付，减少客户多方对接环节。
05 全流程品质管控
生产环节设置多道品质管控节点，每批次提供三坐标全尺寸检测报告与材质检测报告。严格执行ISO9001质量管理体系。
加工能力参数：
| 项目 | 参数/说明 |
|---|---|
| 适用场景 | 高速列车、地铁、轻轨、磁悬浮列车车体结构件及内饰配件 |
| 可选材质 | 6005A-T6 / 6061-T6 / 6063-T5 |
| 执行标准 | GB/T 6892-2023高精级，可配合EN 15085-2 |
| 最大外接圆 | 600-700mm |
| 最大加工长度 | 6500mm |
| 关键装配位公差 | ≤±0.02mm至±0.04mm |
| 直线度 | ≤0.2mm/m |
| CNC加工精度 | ±0.01-0.005mm |
| 表面处理 | 阳极氧化、硬质氧化、电泳、粉末喷涂 |
| 配套工艺 | CNC精加工、搅拌摩擦焊、组装 |
| 挤压设备 | 600T-12000T（合作产线） |
| 开模周期 | 常规结构12-18天出样 |
| 批量交期 | 样品确认后15-20天 |
| 起订量 | 支持小批量定制 |
| 生产产地 | 上海青浦 |
轨道交通车体铝型材主要应用部件：
| 部件类型 | 推荐材质 | 关键要求 |
|---|---|---|
| 车体侧墙型材 | 6005A-T6 | 大截面中空薄壁、高强度、可焊接 |
| 车顶型材 | 6005A-T6 | 轻量化、抗疲劳、长尺寸精度 |
| 地板型材 | 6005A-T6 | 高承载、平面度好、集成C型槽 |
| 底架边梁 | 6061-T6 | 高强度、耐冲击 |
| 车门/踏板型材 | 6063-T5 | 精度高、表面质量好 |
| 行李架/内饰型材 | 6063-T5 | 外观质感、轻量化 |
典型应用场景：
-
高速列车车体侧墙、车顶、地板、端墙型材
-
地铁/轻轨车厢侧板、底架、边梁型材
-
磁悬浮列车导轨型材、车体结构件
-
动车组裙板、司机室骨架型材
-
轨道车辆行李架、车门、踏板、水箱型材
-
导电轨、供电轨、接触轨型材
-
车辆设备安装框架、吊挂槽结构
FAQ（常见问题）
Q1：轨道交通铝型材相比传统不锈钢车体有什么优势？
A：铝合金密度仅为钢材的三分之一，铝合金车体相比不锈钢车体可减重35%以上，可增加运量10%。使用铝型材替代钢材能降低50%的车体重量，节省能源、减少排放，同时使列车在高速运行中转弯、起伏等工况下更易控制、更加稳定。目前时速超过250公里的高速列车已大量采用铝合金材质。
Q2：轨道交通铝型材的车体大截面能做到多大？
A：可生产外接圆直径达600-700mm的超大型材，实现大截面轨道车体部件整体一次性生产，无需二次拼接，可将型材断面拼接次数减少50%。轨道交通车体型材多为长大中空薄壁复杂截面结构，对模具设计和挤压工艺要求极高，我司通过大吨位挤压设备和CAE仿真优化，保障大截面型材的成型质量。
Q3：轨道交通铝型材的尺寸精度能达到多少？
A：关键装配位尺寸公差稳定控制在±0.02mm至±0.04mm，直线度≤0.2mm/m。配套五轴CNC加工中心完成精密切割、端面铣平、精密钻孔攻丝等深加工工序，加工精度±0.01-0.005mm。
Q4：轨道交通铝型材可选用哪些材质？
A：可根据轨道交通车体的受力工况与焊接要求选用6005A-T6（高铁动车组车体侧墙/车顶/底架，抗疲劳性能优异）、6061-T6（高强度车体结构件）、6063-T5（内饰配件）。我司根据车体受力工况和焊接要求推荐最合适的材质方案。
Q5：轨道交通铝型材可以配合哪些焊接认证？
A：可配合EN 15085-2轨道车辆焊接认证要求。轨道交通车体由多根型材焊接组装而成，我司可配套搅拌摩擦焊等先进焊接工艺，从单根型材到焊接总成（车体侧墙、车顶、地板模块等）一站式交付。每批次提供三坐标全尺寸检测报告与材质检测报告。
Q6：轨道交通铝型材的最小起订量和交期是多少？
A：起订量支持小批量定制（50kg起）。常规结构开模周期12-18天出样，批量交期样品确认后15-20天交付。轨道交通铝型材因截面多为大截面中空薄壁复杂结构、模具设计和挤压难度高，交期长于普通工业型材，建议提前沟通截面图纸和技术要求。
Q7：大截面中空薄壁铝型材的挤压难点是什么？
A：轨道交通车体型材多为长大中空薄壁复杂截面结构，挤压过程中金属流动十分不均匀——不同部位的金属流速差异大，容易导致壁厚偏差、弯曲、扭拧等缺陷。我司通过三方面解决：采用大吨位挤压设备保障挤压力充足；通过CAE金属流动仿真优化分流孔布局与工作带长度；严格管控铝棒温度、挤压筒温度和挤压速度。
